[Kỹ Thuật Thi Công] Quy Trình Lắp Đặt Hệ Khung Nhôm Solar Chuyên Dụng Cho Mái Ngói

Trong kỷ nguyên năng lượng tái tạo, việc lắp đặt hệ thống điện mặt trời trên mái ngói đang trở thành xu hướng bền vững cho các hộ gia đình và biệt thự cao cấp. Tuy nhiên, mái ngói là một trong những loại địa hình thi công phức tạp nhất, đòi hỏi sự chuẩn xác về mặt kỹ thuật vật liệu và quy trình lắp đặt.

Tại Fravi, chúng tôi cung cấp hệ thống giá đỡ nhôm định hình chuyên dụng — "khung xương" vững chắc quyết định đến 50% tuổi thọ và độ an toàn của toàn bộ dự án solar.

1. Tại sao nhôm định hình là lựa chọn số 1 cho mái ngói?

Trước khi đi vào chi tiết lắp đặt, cần hiểu rõ tại sao nhôm lại vượt trội hơn hẳn so với thép mạ kẽm hay các vật liệu truyền thống khác trong ứng dụng solar.

1.1. Khả năng chống ăn mòn hóa học và vật lý

Hệ thống pin mặt trời phải tiếp xúc trực tiếp với tia UV cường độ cao, mưa axit và sự thay đổi nhiệt độ đột ngột. Nhôm Fravi được xử lý bằng công nghệ Anodized, tạo ra lớp màng oxit cứng cáp bao phủ bề mặt. Lớp màng này giúp nhôm trơ với các phản ứng oxy hóa, không rỉ sét ngay cả trong môi trường muối biển.

1.2. Tối ưu tải trọng cho mái ngói

Mái ngói vốn đã có trọng lượng bản thân rất lớn (từ 40-50kg/m2). Việc sử dụng khung sắt nặng nề sẽ tạo áp lực khủng khiếp lên hệ thống xà gồ và vì kèo. Nhôm có trọng lượng chỉ bằng 1/3 thép nhưng vẫn đảm bảo cường độ chịu lực tương đương nhờ thiết kế khoang rỗng định hình thông minh.

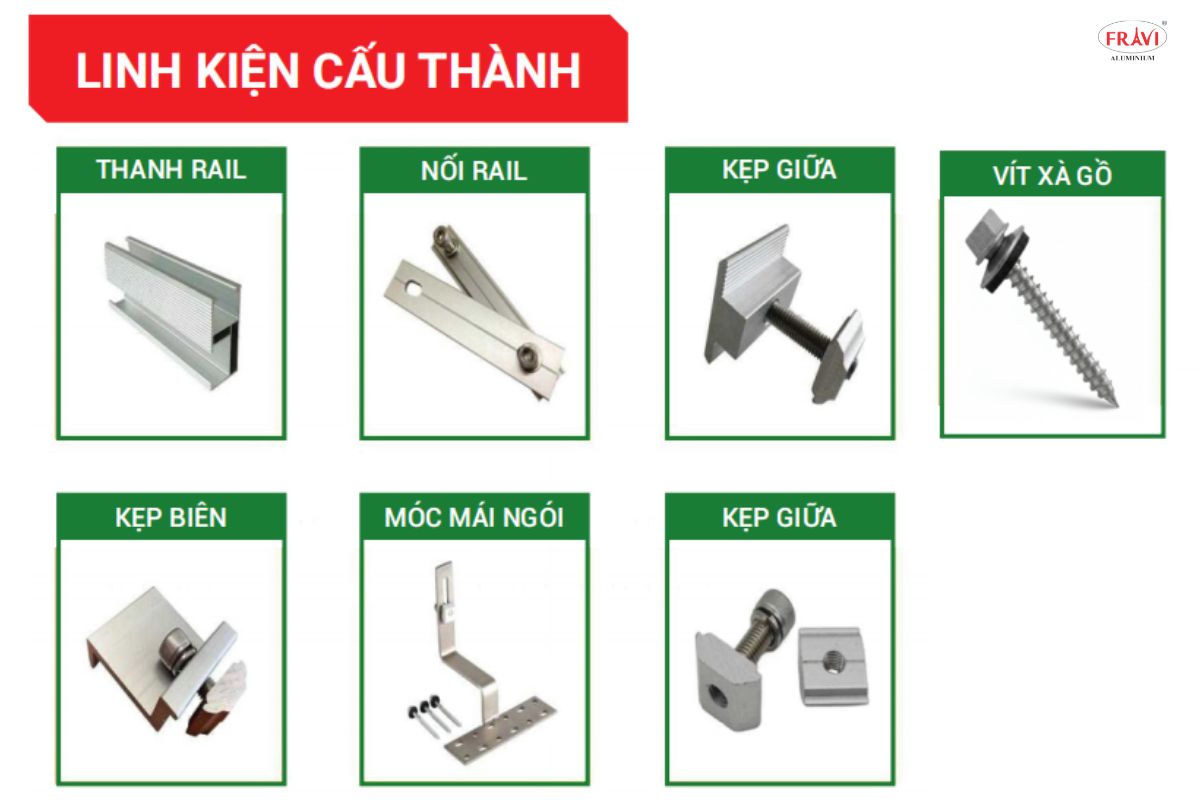

2. Chi tiết công dụng hệ linh kiện cấu thành (Deep Dive)

Dựa trên sơ đồ kỹ thuật của Fravi, mỗi linh kiện đều được tính toán để đảm bảo sự đồng bộ tuyệt đối:

2.1. Móc mái ngói (Tile Hook) – "Cầu nối" chịu lực

Đây là linh kiện tiếp xúc trực tiếp với kết cấu nhà.

Công dụng: Truyền tải trọng từ tấm pin qua thanh Rail xuống xà gồ.

Kỹ thuật: Móc có thiết kế cong đặc thù để lách qua khe ngói mà không cần đục vỡ ngói, đảm bảo tính thẩm mỹ và chống dột cho ngôi nhà.

2.2. Thanh Rail nhôm – "Xương sống" của hệ thống

Thanh Rail không đơn thuần là một thanh nhôm dài.

- Cấu tạo: Các rãnh dọc trên thanh Rail được thiết kế để khớp với con trượt của kẹp giữa và kẹp biên.

- Công năng: Đỡ trực tiếp các tấm pin và phân bổ đều tải trọng gió, tải trọng tĩnh lên các điểm móc mái.

2.3. Hệ thống Kẹp (Mid Clamp & End Clamp)

- Kẹp giữa (Mid Clamp): Giữ khoảng cách an toàn (thường là 2cm) giữa các tấm pin để chúng có không gian giãn nở nhiệt.

- Kẹp biên (End Clamp): Cố định chắc chắn hai đầu của dãy pin, ngăn chặn hiện tượng trượt hoặc rung lắc khi có gió bão.

2.4. Phụ kiện hỗ trợ: Nối Rail và Vít xà gồ

- Nối Rail: Đảm bảo sự liên tục về mặt cơ học khi diện tích mái cần những dải pin dài hơn 6 mét.

- Vít xà gồ: Được làm bằng thép không gỉ hoặc thép mạ đạt chuẩn, có đệm cao su EPDM để ngăn nước thấm qua lỗ vít.

3. Quy trình lắp đặt tiêu chuẩn kỹ thuật Fravi

Một bài viết chuyên sâu không thể thiếu quy trình thi công thực tế. Dưới đây là các bước lắp đặt giúp đảm bảo hệ thống vận hành ổn định trong 25-30 năm:

Bước 1: Khảo sát và định vị xà gồ

Kỹ thuật viên cần xác định chính xác vị trí các thanh xà gồ phía dưới lớp ngói. Việc bắt vít sai vị trí xà gồ không chỉ làm hệ thống lỏng lẻo mà còn gây hỏng kết cấu mái.

Bước 2: Lắp đặt chân móc mái ngói

- Nhấc nhẹ viên ngói tại điểm đã định vị.

- Đặt móc mái ngói sao cho phần chân đế phẳng trên xà gồ.

- Bắt vít xà gồ xuyên qua lỗ chân móc. Lưu ý: Cần siết đủ lực nhưng không được làm biến dạng chân móc.

- Hạ viên ngói xuống. Kiểm tra xem viên ngói có bị vênh không. Nếu vênh, cần mài nhẹ mặt dưới viên ngói để móc nằm khít.

Bước 3: Lắp đặt và căn chỉnh thanh Rail

- Đặt thanh Rail lên các móc mái và cố định bằng bu lông chữ T chuyên dụng.

- Sử dụng dây căng hoặc máy cân bằng laser để đảm bảo các thanh Rail song song và nằm trên một mặt phẳng. Nếu Rail bị cong vênh, các tấm pin khi lắp lên sẽ bị ứng suất cơ học dẫn đến nứt cell pin bên trong (micro-crack).

Bước 4: Lắp đặt tấm pin mặt trời

- Tấm đầu tiên: Đặt tấm pin lên Rail và sử dụng kẹp biên để cố định một đầu.

- Các tấm tiếp theo: Sử dụng kẹp giữa để liên kết giữa tấm thứ nhất và tấm thứ hai. Cứ thế tiếp tục cho đến cuối dãy.

- Kết thúc: Dùng kẹp biên để khóa chặt tấm pin cuối cùng.

4. Fravi - Đối tác tin cậy cho mọi công trình Solar

Tại Fravi, chúng tôi không chỉ bán nhôm, chúng tôi cung cấp giải pháp an toàn.

- Sản xuất đồng bộ: Từ thanh Rail đến các loại kẹp đều được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt.

- Hỗ trợ kỹ thuật: Đội ngũ chuyên gia của chúng tôi sẵn sàng tư vấn bản vẽ kỹ thuật và cách chọn profile nhôm phù hợp nhất cho từng loại mái ngói (ngói đất nung, ngói xi măng, ngói đá).

Hệ thống điện mặt trời là một khoản đầu tư dài hạn. Đừng để một hệ giá đỡ kém chất lượng làm ảnh hưởng đến hiệu quả của cả công trình. Hãy chọn nhôm định hình Fravi để bảo vệ giá trị xanh của bạn.
