Định nghĩa và ứng dụng của Khung nhôm cấu trúc khe chữ T (T-slot aluminum)

Đăng bởi Phạm Xuân Thành vào lúc 18/11/2022



Một hệ khung cấu trúc bền vững và chắc chắn là yếu tố cần thiết và quan trọng cho nhiều dự án kỹ thuật: từ khung máy in 3D, trục tịnh tiến cho đến những chiếc bàn thao tác tùy chỉnh và vỏ máy… Khung cấu trúc khe chữ T bằng nhôm là vật liệu mang lại độ bền cao, tính linh hoạt tối đa và chi phí hợp lý cho các cấu trúc và khung máy này. Bài viết này sẽ cùng bạn khám phá định nghĩa khung nhôm cấu trúc khe chữ T là gì và khi nào bạn có thể sử dụng loại vật liệu này cho dự án tiếp theo của mình.



Khung nhôm cấu trúc khe chữ T là gì?

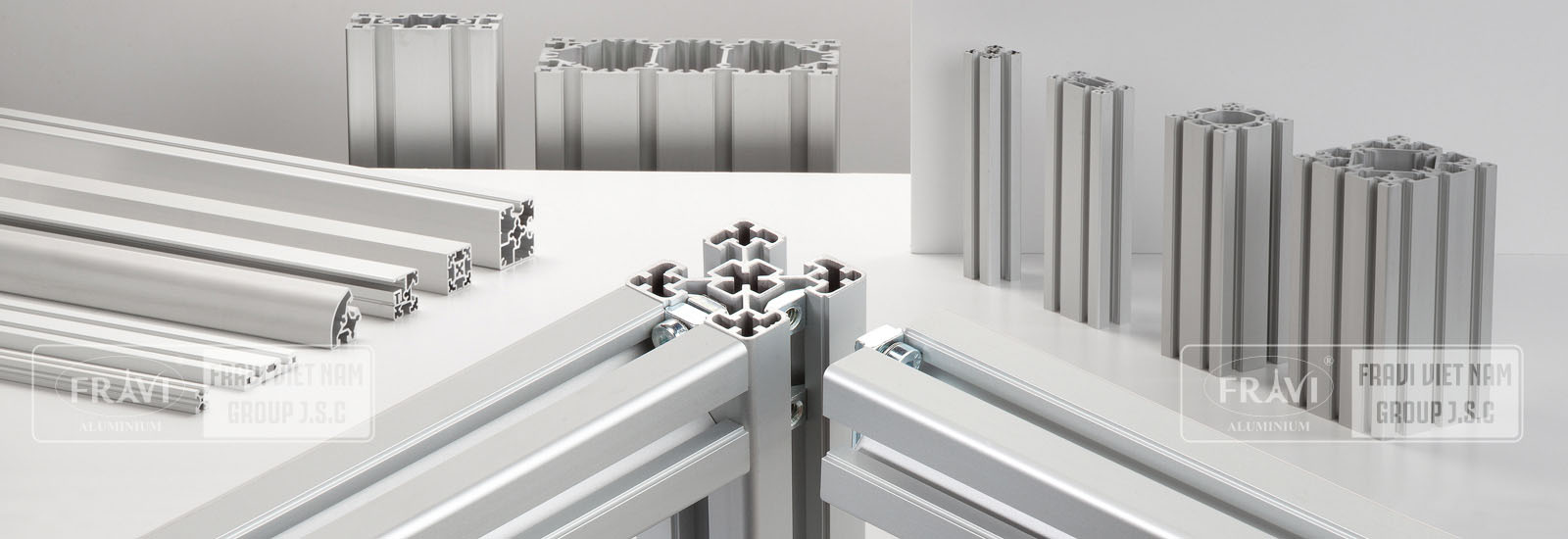

Khung cấu trúc khe chữ T là tên gọi chung cho hệ thống khung bao gồm các thanh nhôm đùn dài hình vuông hoặc hình chữ nhật. Chúng có một khe hình chữ ‘T’ dọc theo ít nhất một trong các cạnh của chúng.

Các khe chữ T này cho phép bạn kết nối nhiều loại bộ phận khác với phần linh kiện đùn và có thể điều chỉnh nó khi cần thiết. Chúng có mức độ tùy chỉnh và tính linh hoạt rất cao, phù hợp với đa dạng thiết kế và ứng dụng của bạn.

Các cấu hình profile này có thể không có khe cắm, có một khe cắm duy nhất hoặc nhiều khe cắm ở mỗi bên. Kích thước của mặt cắt cũng đa dạng với nhiều loại kích thước khác nhau.

Bạn có thể dễ dàng thiết lập các khung và cấu trúc chắc chắn làm từ các khe chữ T bằng cách nối các thanh profile với các đầu nối (mà không cần tới việc hàn các thành phần này lại).

Các ứng dụng phổ biến nhất của Khung cấu trúc khe chữ T bằng nhôm là gì?

Lợi ích đáng kể nhất của các cấu trúc khe chữ T là tính linh hoạt và khả năng thích ứng cao của chúng. Nó giúp cho các ứng dụng trở nên đa dạng và có thể tùy chỉnh một cách đáng kể. Bạn có thể dễ dàng tìm thấy ứng dụng của khung nhôm khe chữ T ở khắp mọi nơi.

Khung cấu trúc khe chữ T cũng cho phép việc lắp ráp và tháo rời được thực hiện nhanh chóng, từ đó giúp chúng dễ dàng di chuyển hoặc thay đổi khi cần thiết. Bạn có thể lắp dựng các hệ thống khung và vỏ bọc an toàn tùy chỉnh tạm thời hoặc vĩnh viễn, sau đó di chuyển hoặc điều chỉnh chúng xung quanh máy móc để bảo vệ người lao động khỏi các bộ phận chuyển động nguy hiểm.

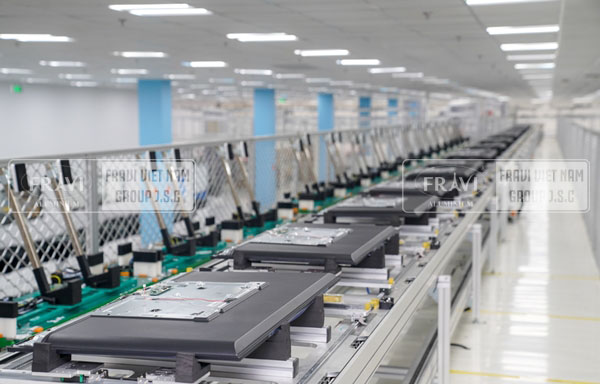

                                        Khung bàn thao tác kết hợp với băng chuyền



Ngoài các khung tĩnh, bạn có thể sử dụng các khung cấu trúc khe chữ T để tạo các hệ thống trượt tuyến tính khi tận dụng chuyển động được điều khiển chính xác của các toa nhỏ dọc theo đường ray. Nhờ vào các mặt có rãnh trên thanh profile, trọng lượng khung nhẹ và độ bền chắc chắn mà khung cấu trúc khe chữ T đã trở thành một khối cấu trúc hoàn hảo cho các hệ thống trượt tuyến tính.

Một số ứng dụng chứng minh tính linh hoạt của khung nhôm cấu trúc khe chữ T:

  • Đế và khung máy

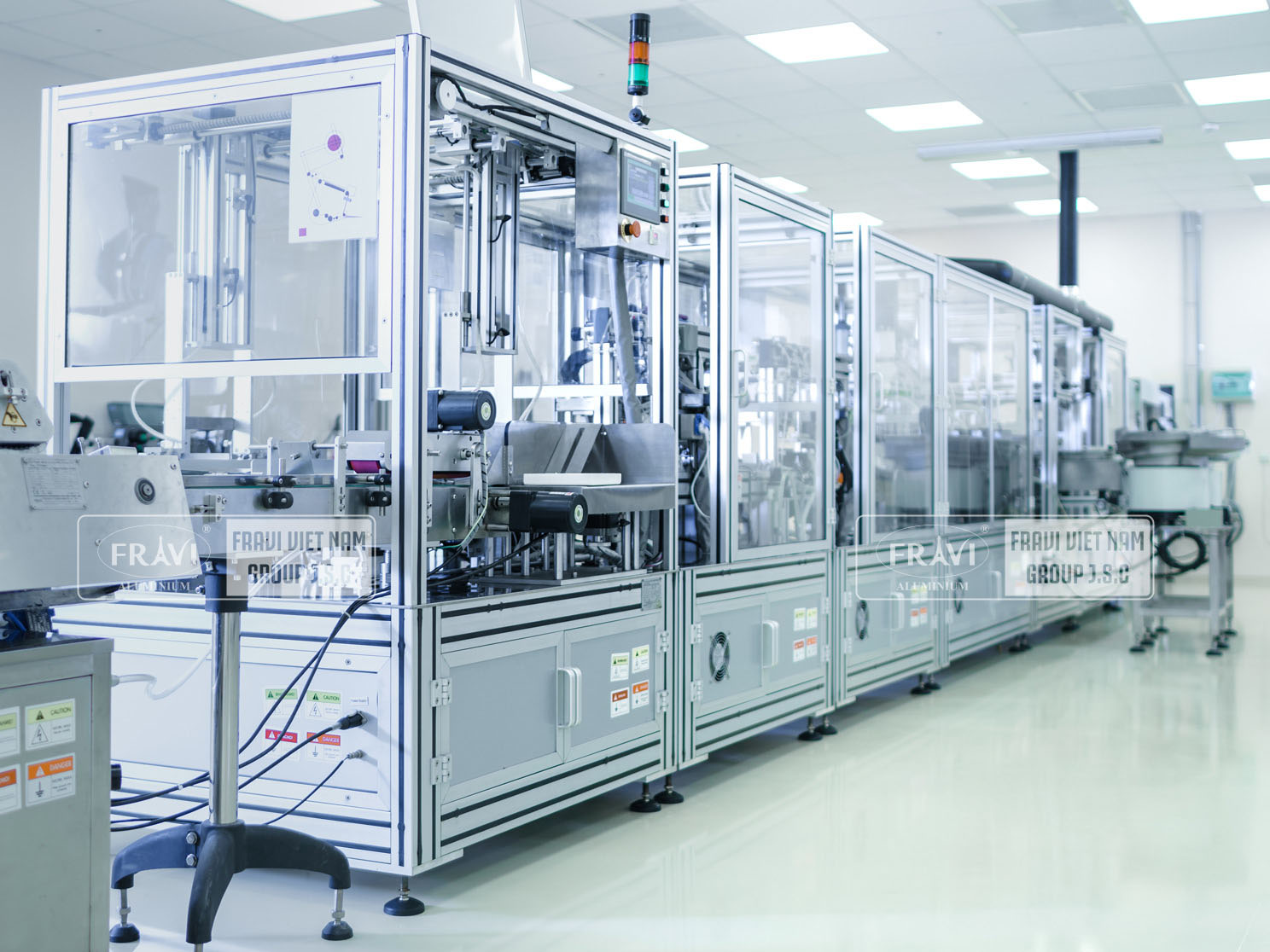

  • Vỏ an toàn thiết bị và hệ thống bảo vệ máy móc
  • Máy trạm, trạm kiểm tra và bảng
  • Hệ thống xử lý vật liệu
  • Hệ thống giàn di động
  • Đồ nội thất văn phòng và xưởng, như bàn, tủ và bộ lưu trữ

Nhờ vào độ bền và khả năng chống ăn mòn vốn có của nhôm, những sản phẩm ứng dụng từ nhôm ép đùn trên đây cũng sở hữu ưu thế xét trong khía cạnh môi trường. Chúng không bị rỉ sét và giữ được thẩm mỹ lâu bền sau nhiều năm sử dụng.

Khung cấu trúc khe chữ T có bền không?



Cùng trả lời câu hỏi này qua 2 đặc điểm sau:

1. Độ bền của cấu trúc

Một số người có thể thắc mắc liệu các cấu trúc này có bị tách rời tại các khớp nối hay không, đặc biệt là khi chịu tác động của lực dao động xung quanh thiết bị nặng hoặc áp lực khi nâng đỡ vật nặng, trong khi chúng không hề được nối với nhau bởi các mối hàn hoặc dán.

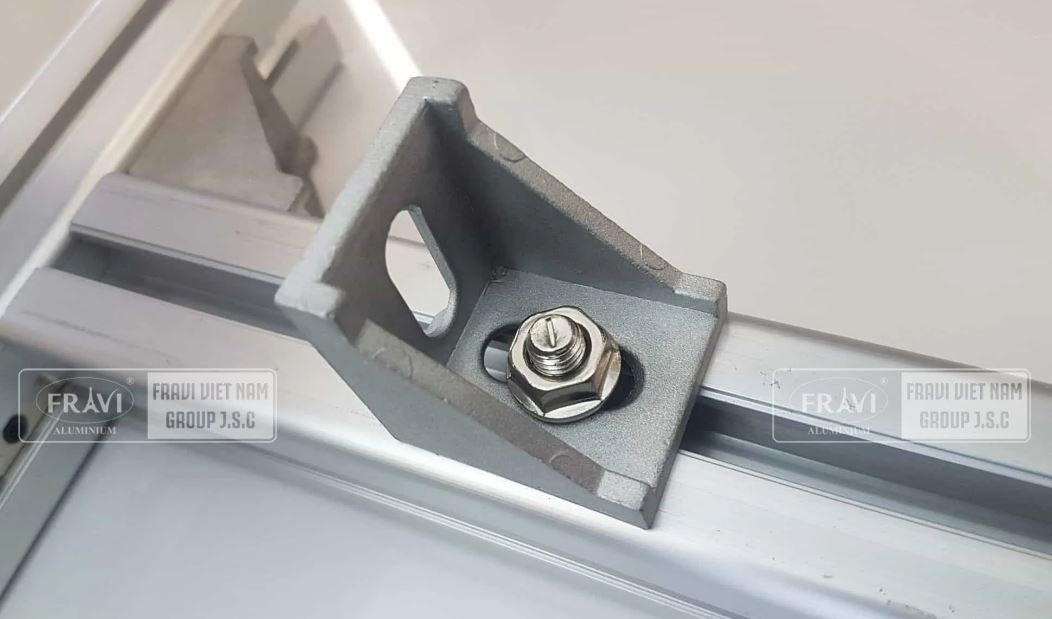

Trên thực tế, các đầu nối kết hợp giữa phần cứng và cấu trúc khe chữ T tạo ra các khớp nối chắc chắn và ổn định. Tuy nhiên, điểm quan trọng là cần có một cấu hình khung được thiết kế và lắp ráp với tỷ lệ chuẩn xác cao, đảm bảo có thể chịu được lực tác động lên nó.

2. Chịu được tải nặng

Câu hỏi thứ 2 liên quan tới độ bền sẽ là xác định xem liệu các cấu hình của cấu trúc khe chữ T có thể chịu được tải nặng và sử dụng ở cường độ cao hay không.

Độ bền cuối cùng phụ thuộc vào hợp kim được sử dụng để tạo ra các cấu trúc khe chữ T và hình dạng cấu hình cụ thể của chúng. Các hợp kim nhôm phổ biến nhất được ép đùn cho mục đích này là 6060-T6 và 6105, cả hai đều cung cấp độ bền kéo từ trung bình đến cao. Thông thường, độ bền của các hợp kim nhôm này là đủ để đảm bảo độ bền cho hầu hết các ứng dụng điển hình

Kết luận.

Cấu trúc khe chữ T bằng nhôm là một trong những phương pháp phổ biến nhất để tạo thành khung với độ bền mạnh mẽ, linh hoạt, trọng lượng nhẹ, chắc chắn và tiết kiệm chi phí. Hãy xem xét việc ép đùn cấu trúc khe chữ T bằng nhôm như một lựa chọn đầy tiềm năng vào lần tới khi bạn cần thiết kế khung thiết bị.
