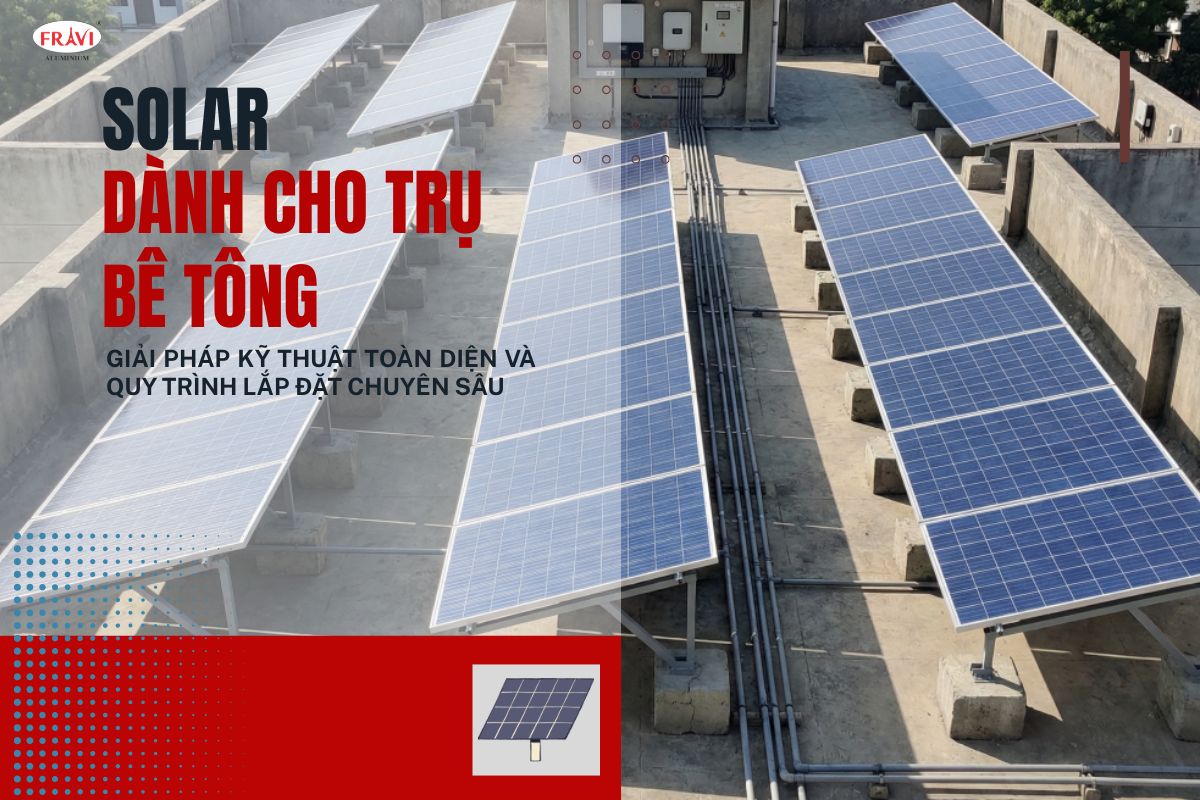

[Kỹ Thuật Thi Công] Quy Trình Lắp Đặt Hệ Khung Solar Trên Trụ Bê Tông Kiên Cố

Nếu hệ thống trên mái tôn ưu tiên tính nhẹ và nhanh, thì hệ thống điện mặt trời trên trụ bê tông lại là biểu tượng của sự bền vững và đa năng. Đây là giải pháp tối ưu cho các chủ đầu tư muốn kết hợp làm mái che sân vườn, bãi đỗ xe hoặc tận dụng diện tích đất trống nhưng vẫn đảm bảo sự thông thoáng phía dưới.

1. Tại sao nên chọn hệ thống trụ bê tông?

Hệ thống trụ bê tông cốt thép kết hợp khung nhôm/thép chuyên dụng mang lại những ưu điểm vượt trội mà các loại mái truyền thống không có được:

Độ bền vĩnh cửu: Trụ bê tông có khả năng chịu lực cực tốt, không lo bị gỉ sét hay ăn mòn theo thời gian, đặc biệt phù hợp với khí hậu nồm ẩm hoặc vùng ven biển.

Tối ưu hóa không gian: Bằng cách nâng cao tấm pin lên các trụ bê tông, bạn có thể tận dụng không gian bên dưới để làm kho bãi, bãi đậu xe hoặc khu vui chơi.

Góc nghiêng lý tưởng: Không bị gò bó bởi độ dốc của mái nhà, bạn hoàn toàn có thể tùy chỉnh hướng (Nam) và góc nghiêng (10-15°) để đạt hiệu suất phát điện cao nhất.

Dễ dàng bảo trì: Không gian thoáng đãng giúp việc kiểm tra hệ thống dây điện, inverter và vệ sinh tấm pin trở nên thuận tiện hơn.

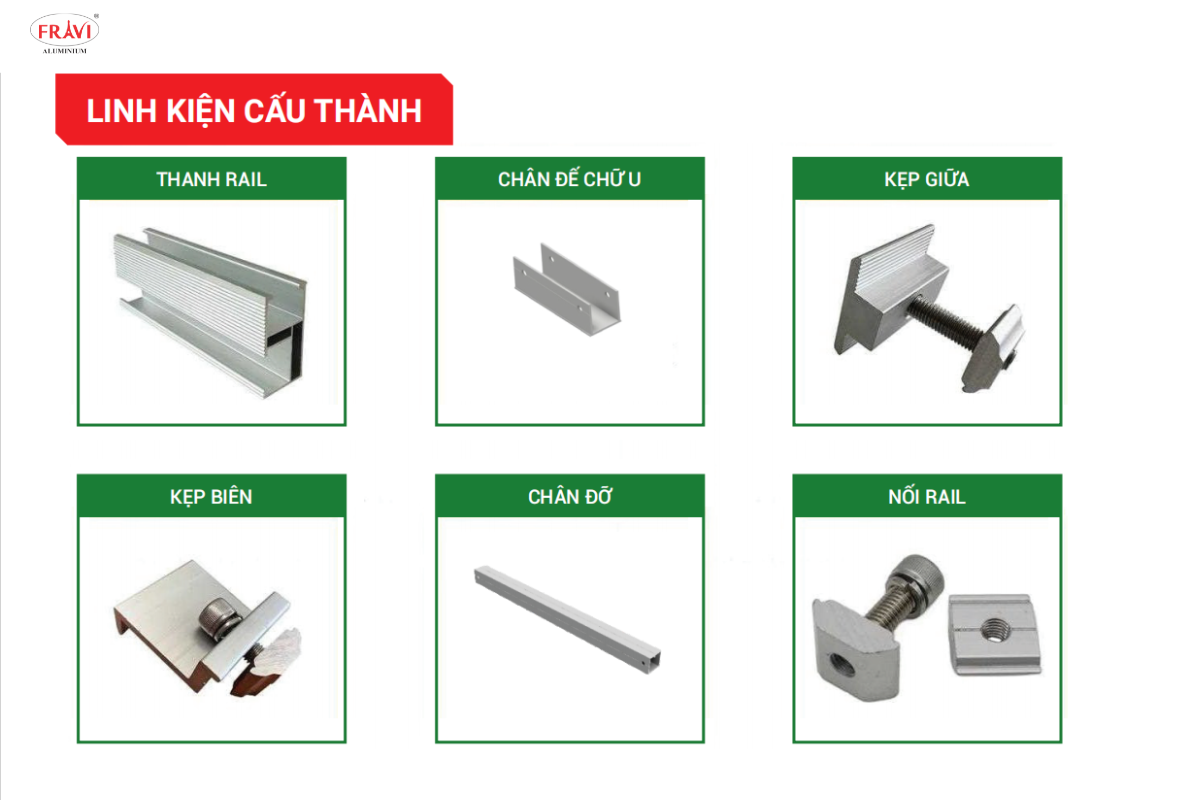

2. Các linh kiện cấu thành đặc thù

Khác với mái tôn dùng chân L, hệ thống này cần các phụ kiện kết nối nặng đô hơn:

Bulong hóa chất/Bulong neo: Dùng để cố định bản mã thép vào đầu trụ bê tông.

Bản mã thép mạ kẽm nhúng nóng: Lớp trung gian cực kỳ quan trọng kết nối trụ bê tông và hệ khung.

Hệ dầm ngang và xà gồ: Thường sử dụng thép hộp mạ kẽm hoặc thanh Rail nhôm công suất lớn để chịu tải trọng gió và trọng lượng tấm pin.

Phụ kiện chuyên dụng: Kẹp giữa, kẹp biên, nối rail (tương tự như hệ mái tôn nhưng thường dùng loại dày và chắc chắn hơn).

3. Quy trình thi công 5 bước tiêu chuẩn

Bước 1: Thiết kế và đổ trụ bê tông

Đây là bước quan trọng nhất quyết định sự an toàn của toàn bộ công trình.

Xác định tâm trụ: Đo đạc chính xác khoảng cách giữa các trụ dựa trên kích thước dàn pin.

Đào móng và đổ trụ: Trụ bê tông cần được đổ cốt thép, đảm bảo độ sâu và tiết diện theo tính toán chịu tải.

Định vị Bulong neo: Khi đổ bê tông đầu trụ, cần đặt sẵn bulong neo để sau này bắt bản mã, đảm bảo tính đồng trục và độ phẳng giữa các đầu cột.

Bước 2: Lắp đặt bản mã và hệ khung chính

Sau khi bê tông đạt cường độ (thường sau 7-10 ngày):

- Lắp đặt bản mã thép lên đầu trụ.

- Sử dụng máy cân bằng laser để đảm bảo các bản mã nằm trên một mặt phẳng nghiêng chuẩn xác.

- Lắp đặt hệ dầm chịu lực chính (thép hộp hoặc rail nhôm lớn) vào bản mã.

Bước 3: Lắp đặt thanh Rail nhôm chuyên dụng

Thanh Rail sẽ được bắt vuông góc với hệ dầm chính. Khoảng cách giữa các thanh Rail phải khớp với vị trí bắt kẹp của tấm pin theo hướng dẫn từ nhà sản xuất.

Bước 4: Lắp đặt tấm pin và kẹp cố định

- Nâng tấm pin lên khung (thường dùng giàn giáo hoặc xe nâng do trụ bê tông thường cao).

- Cố định tấm pin bằng kẹp giữa và kẹp biên. Lưu ý lực siết vừa đủ để không làm nứt khung nhôm của pin nhưng vẫn đảm bảo không bị rung lắc khi có gió lớn.

Bước 5: Hoàn thiện hệ thống điện và tiếp địa

- Đi dây DC trong ống luồn dây chuyên dụng dọc theo khung thép/nhôm để đảm bảo thẩm mỹ và chống chuột cắn.

- Tiếp địa: Với hệ thống trụ cao, việc nối đất cực kỳ quan trọng để bảo vệ dàn pin khỏi sét đánh thẳng và sét lan truyền.

4. Những lưu ý "sống còn" khi thi công trên trụ bê tông

Tính toán sức gió: Vì hệ thống này thường nằm ở không gian mở, gió sẽ tác động lực đẩy ngược từ dưới lên rất mạnh. Kết cấu móng và kẹp pin phải được tính toán chịu được bão cấp 12+.

Xử lý chống gỉ: Các điểm hàn giữa bản mã và khung thép (nếu có) phải được sơn lót chống gỉ và sơn phủ màu đồng bộ.

Độ cao thông thủy: Nếu làm bãi đỗ xe, hãy đảm bảo độ cao tối thiểu (thường >2.2m) để các phương tiện lưu thông an toàn.

Kết luận: Lắp đặt solar trên trụ bê tông là một khoản đầu tư xứng tầm cho những công trình đòi hỏi tính thẩm mỹ cao và giá trị sử dụng lâu dài. Dù chi phí ban đầu cao hơn mái tôn, nhưng sự an tâm và hiệu quả sử dụng không gian mà nó mang lại là hoàn toàn xứng đáng.
