[Kỹ Thuật Thi Công] Quy Trình Lắp Đặt Hệ Khung Nhôm Solar Chuyên Dụng TẬP ĐOÀN FRAVI VIỆT NAM

Với sự bùng nổ của năng lượng mặt trời, việc lắp đặt hệ thống điện năng lượng mặt trời không chỉ giới hạn ở các mái bằng hay mái ngói truyền thống. Ngày nay, mái tôn – loại hình mái nhà phổ biến bậc nhất tại Việt Nam ở cả khu dân cư lẫn các nhà xưởng công nghiệp – đang trở thành lựa chọn hàng đầu cho việc triển khai các dự án điện mặt trời. Nhờ ưu điểm về chi phí, tốc độ thi công và khả năng chịu tải, hệ thống khung nhôm solar chuyên dụng cho mái tôn đã được tối ưu hóa để đảm bảo hiệu suất và độ bền vững theo thời gian.

Bài viết này sẽ đi sâu vào quy trình lắp đặt hệ khung nhôm solar cho mái tôn, cung cấp cái nhìn tổng thể từ đặc điểm vật liệu đến các bước thi công chuẩn xác, giúp chủ đầu tư và các kỹ sư có cái nhìn rõ ràng nhất về một hệ thống chất lượng cao.

1. Ưu Điểm Nổi Bật Của Hệ Khung Nhôm Solar Trên Mái Tôn

Mái tôn được ưa chuộng không chỉ bởi tính kinh tế mà còn bởi sự linh hoạt trong lắp đặt. Khi kết hợp với hệ khung nhôm solar chuyên dụng, chúng tạo nên một giải pháp năng lượng mặt trời hiệu quả với nhiều lợi ích:

- Thi công nhanh chóng: Các phụ kiện được thiết kế riêng cho mái tôn giúp rút ngắn đáng kể thời gian lắp đặt so với các loại mái khác.

- Trọng lượng nhẹ: Hệ khung nhôm AL6005-T5 có trọng lượng rất nhẹ, không gây thêm áp lực đáng kể lên kết cấu mái tôn và xà gồ hiện có.

- Độ bền vượt trội: Vật liệu nhôm cao cấp được anodized bề mặt, chống ăn mòn hiệu quả trước điều kiện thời tiết khắc nghiệt như mưa axit, nắng nóng, ẩm ướt, đảm bảo tuổi thọ trên 25 năm.

- Thẩm mỹ và linh hoạt: Hệ thống được thiết kế tinh tế, gọn gàng, phù hợp với nhiều loại sóng tôn khác nhau, từ sóng vuông, sóng tròn đến tôn cliplock.

- Tản nhiệt hiệu quả: Khoảng hở giữa tấm pin và bề mặt tôn giúp tăng cường lưu thông không khí, hỗ trợ tản nhiệt cho tấm pin, từ đó duy trì hiệu suất hoạt động tối ưu.

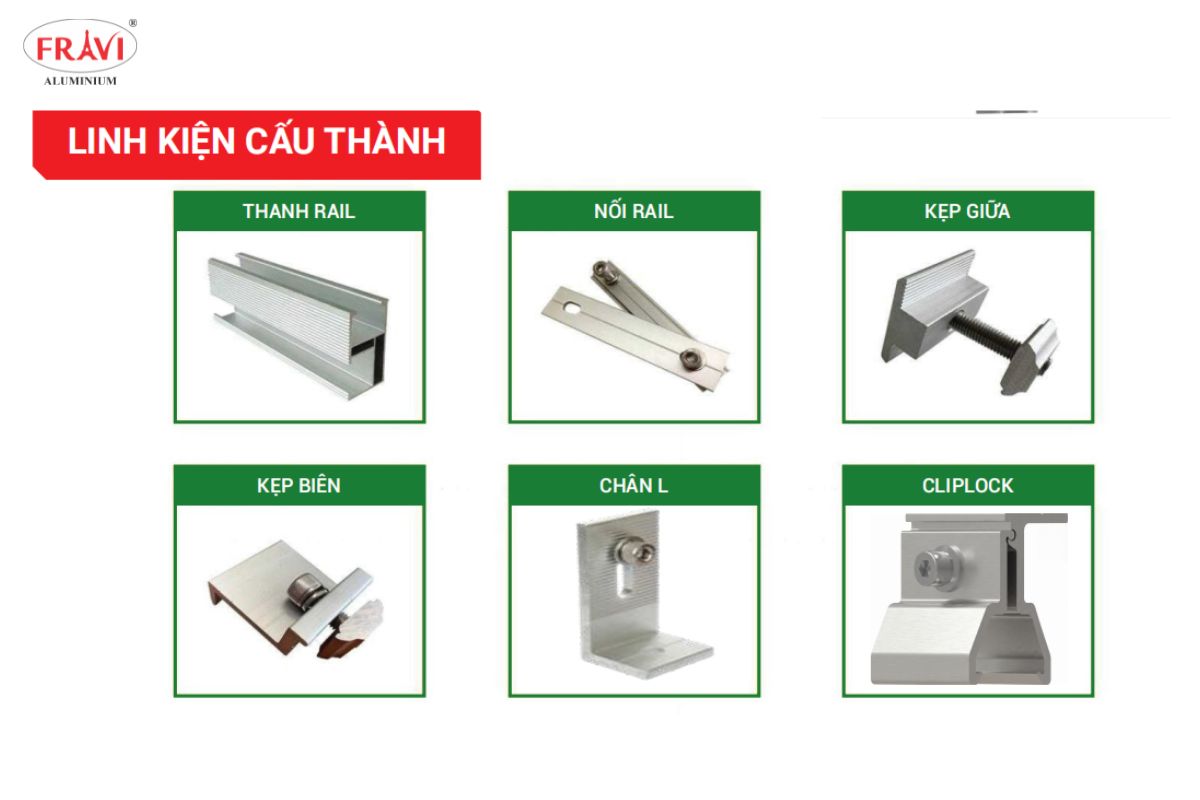

2. Các Linh Kiện Cấu Thành Hệ Khung Nhôm Solar Chuyên Dụng Cho Mái Tôn

Thanh Rail (Profile Nhôm): Là bộ phận xương sống, nơi các tấm pin năng lượng mặt trời được đặt và cố định. Được làm từ hợp kim nhôm AL6005-T5, có các rãnh kỹ thuật để lắp đặt kẹp và kết nối.

Nối Rail (Rail Splice): Dùng để liên kết các thanh rail với nhau khi cần chiều dài lớn hơn tiêu chuẩn, đảm bảo tính liên tục và vững chắc cho toàn bộ hệ thống.

Kẹp Giữa (Mid Clamp): Cố định hai tấm pin năng lượng mặt trời liền kề nhau trên cùng một thanh rail. Có đệm cao su để bảo vệ khung pin.

Kẹp Biên (End Clamp): Dùng để cố định tấm pin ở vị trí đầu và cuối mỗi dãy pin, đảm bảo toàn bộ dãy được giữ chắc chắn.

Chân L (L-Foot): Phụ kiện trung gian kết nối thanh rail với bề mặt mái tôn. Được bắt trực tiếp vào xà gồ xuyên qua sóng tôn (thường dùng cho tôn sóng vuông). Cần đệm cao su EPDM để chống thấm.

Kẹp Cliplock (Standing Seam Clamp): Dành riêng cho mái tôn Cliplock, phụ kiện này kẹp chặt vào phần sóng đứng của tôn mà không cần khoan xuyên, đảm bảo chống thấm tuyệt đối và giữ nguyên vẹn cấu trúc mái.

3. Quy Trình Lắp Đặt Hệ Khung Nhôm Solar Chuyên Dụng Cho Mái Tôn Chuẩn Kỹ Thuật

Việc tuân thủ quy trình lắp đặt chuẩn không chỉ đảm bảo hiệu suất mà còn là yếu tố sống còn để hệ thống an toàn và bền vững.

Bước 1: Khảo sát và Chuẩn bị Mặt bằng

Đội ngũ kỹ thuật sẽ tiến hành khảo sát chi tiết hiện trạng mái tôn:

- Kiểm tra kết cấu mái: Đánh giá tình trạng tôn, xà gồ, đảm bảo mái đủ khả năng chịu tải trọng của hệ thống pin và sức gió.

- Đo đạc kích thước: Xác định chính xác diện tích khả dụng, vị trí các chướng ngại vật (ống khói, quạt thông gió...).

- Xác định hướng và góc nghiêng: Tính toán góc nghiêng tối ưu để tấm pin hứng được nhiều nắng nhất trong ngày và các mùa trong năm. Thông thường, góc nghiêng phổ biến cho mái tôn là từ 10-15 độ để dễ thoát nước và bụi bẩn.

- Vạch dấu vị trí: Đánh dấu các điểm sẽ lắp đặt chân đế (Chân L hoặc kẹp Cliplock) theo bản vẽ thiết kế đã duyệt. Việc này cực kỳ quan trọng để đảm bảo các thanh rail sau này thẳng hàng và cân đối.

Bước 2: Lắp Đặt Chân Đế (Chân L hoặc Kẹp Cliplock)

Đây là bước nền tảng, đòi hỏi sự tỉ mỉ và chính xác cao để đảm bảo chống thấm và độ vững chắc

Đối với mái tôn sóng (sóng vuông, sóng tròn):

- Khoan lỗ: Tại các vị trí đã đánh dấu, sử dụng máy khoan chuyên dụng để tạo lỗ xuyên qua tôn và cố định vào xà gồ bên dưới.

- Lắp Chân L: Đặt đệm cao su EPDM vào mặt dưới của Chân L, sau đó đặt Chân L lên vị trí lỗ khoan.

- Bắt vít: Sử dụng vít bắn tôn hoặc vít tự khoan inox có đệm cao su để cố định chắc chắn Chân L vào xà gồ. Sau khi siết vít, dùng keo silicone chuyên dụng trát kín xung quanh vị trí lỗ khoan để đảm bảo chống thấm tuyệt đối.

Bước 3: Lắp Đặt Thanh Rail Nhôm

- Gắn Rail vào Chân L: Đặt thanh rail nhôm lên phần trên của Chân L (hoặc kẹp Cliplock).

- Cố định: Sử dụng bulong và tán chuyên dụng (thường là bulong đầu T) để siết chặt thanh rail vào Chân L.

- Cân chỉnh và đo đạc: Dùng thước và nivo để đảm bảo các thanh rail thẳng hàng, song song và có độ cao đồng đều, tạo thành một mặt phẳng hoàn hảo cho việc đặt pin.

- Nối Rail (nếu cần): Với các dãy pin dài, sử dụng phụ kiện nối rail để kết nối các đoạn rail lại với nhau, đảm bảo độ chắc chắn và liền mạch.

Bước 4: Lắp Đặt Tấm Pin Năng Lượng Mặt Trời

Đây là bước cuối cùng của việc lắp đặt cơ khí.

- Vận chuyển pin: Cẩn thận vận chuyển từng tấm pin lên mái, tránh va đập làm hỏng pin.

- Đặt pin: Đặt các tấm pin lên hệ thống rail đã lắp đặt, đảm bảo khoảng cách giữa các tấm pin đồng đều theo khuyến nghị của nhà sản xuất (thường là 10-20mm để giãn nở nhiệt).

Cố định pin bằng kẹp:

- Sử dụng kẹp biên để cố định các tấm pin ở vị trí đầu và cuối mỗi dãy.

- Sử dụng kẹp giữa để cố định các tấm pin liền kề nhau.

- Siết chặt các ốc vít của kẹp để đảm bảo tấm pin được giữ vững chắc, không bị xê dịch bởi gió bão.

Bước 5: Đấu Nối Điện và Kiểm Tra

- Đấu nối DC: Nối các tấm pin với nhau tạo thành chuỗi (string) theo sơ đồ thiết kế. Đảm bảo các đầu nối MC4 được siết chặt và đúng cực tính.

- Đi dây DC: Cố định dây cáp DC vào khung pin và thanh rail bằng dây rút hoặc kẹp cáp chuyên dụng, đảm bảo gọn gàng và tránh bị cọ xát.

- Lắp đặt Inverter: Gắn bộ hòa lưới (inverter) ở vị trí đã định, kết nối dây DC từ pin và dây AC từ tủ điện.

- Kiểm tra và vận hành: Kiểm tra lại toàn bộ hệ thống từ cơ khí đến điện. Đo đạc các thông số điện áp, dòng điện để đảm bảo hệ thống hoạt động đúng thiết kế trước khi đưa vào vận hành chính thức.

4. Lưu Ý Quan Trọng Để Hệ Thống Bền Vững Và An Toàn

- Chống thấm là ưu tiên hàng đầu: Tại mọi điểm khoan hoặc tiếp xúc với mái tôn, việc sử dụng đệm cao su EPDM và keo silicone chuyên dụng là bắt buộc. Một lỗi nhỏ trong khâu chống thấm có thể dẫn đến hậu quả nghiêm trọng về sau.

- An toàn lao động: Làm việc trên cao luôn tiềm ẩn rủi ro. Đội ngũ thi công phải được trang bị đầy đủ bảo hộ lao động (dây an toàn, mũ bảo hiểm, giày chống trượt), tuân thủ nghiêm ngặt các quy tắc an toàn.
