1. Mặt dựng kính trong kiến trúc hiện đại
Trong các công trình văn phòng, showroom, trung tâm thương mại, khách sạn hay nhà máy hiện đại, mặt dựng không chỉ đóng vai trò tạo lớp bao che bên ngoài mà còn ảnh hưởng trực tiếp đến hình ảnh tổng thể của công trình.
Sự kết hợp giữa profile nhôm và kính giúp kiến trúc sư tạo nên những bề mặt có tính hiện đại, đồng bộ và linh hoạt về hình thức.
Tùy theo thiết kế, hệ mặt dựng có thể được phát triển thành nhiều cấu hình khác nhau. Trong đó, ba dạng phổ biến là:
- Mặt dựng kính lộ đố
- Mặt dựng kính giấu đố
- Mặt dựng kính bán lộ đố
Mỗi dạng có đặc điểm nhận diện và cách thể hiện kiến trúc khác nhau.

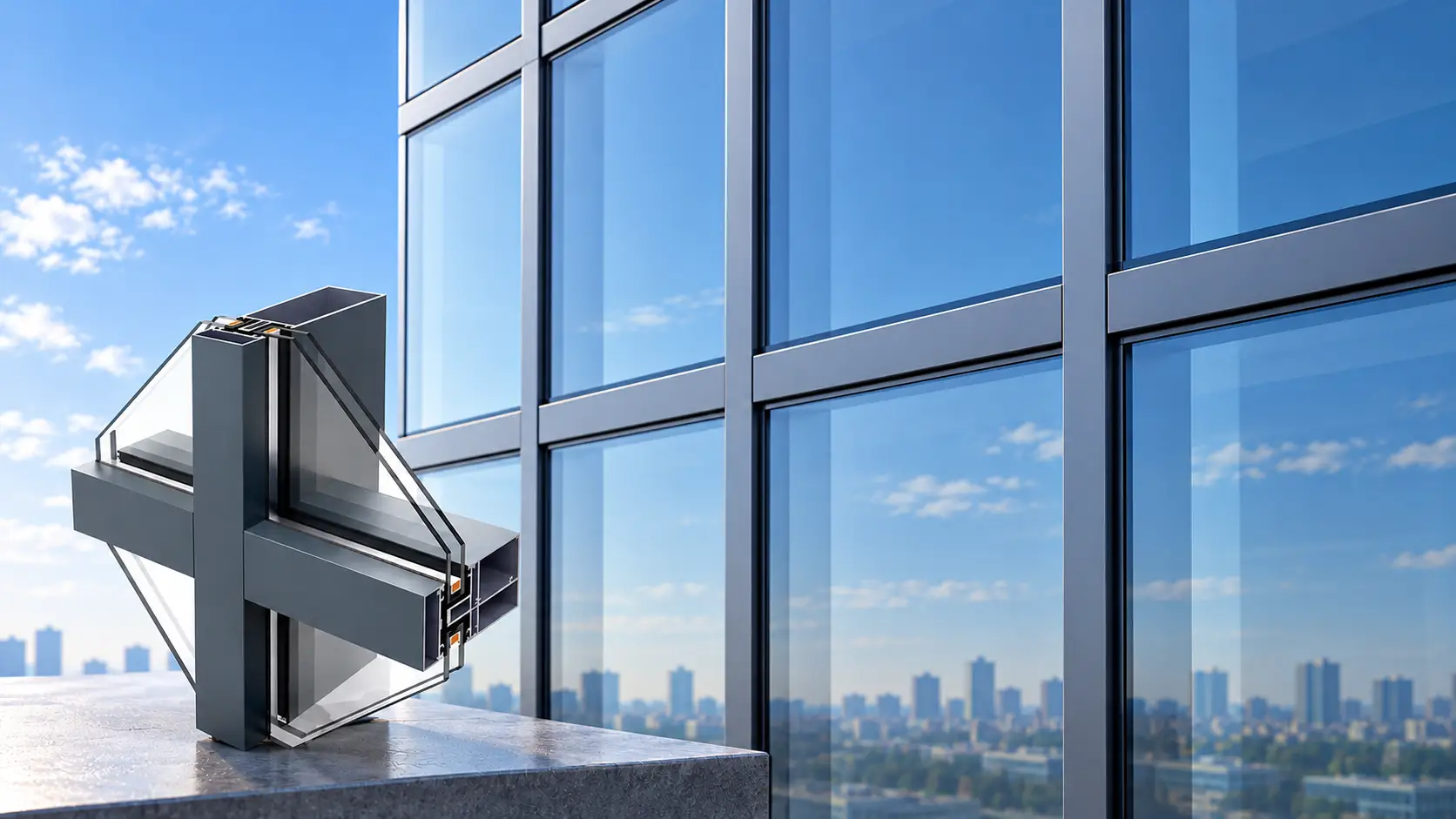

2. Mặt dựng kính lộ đố
Mặt dựng kính lộ đố là dạng mà các đường profile hoặc nắp nhôm theo phương đứng và ngang được nhìn thấy rõ từ phía ngoài công trình.
Khi quan sát mặt đứng, bề mặt kính được chia thành các module rõ ràng bởi các đường nhôm.
Đặc điểm dễ nhận biết:
- Thấy rõ các đường đố đứng và ngang
- Tạo nhịp kiến trúc rõ ràng
- Thể hiện cấu trúc module của mặt dựng
- Phù hợp với những thiết kế muốn nhấn mạnh hình học và đường nét
Hệ lộ đố thường tạo cảm giác mạnh về kết cấu và giúp mặt đứng có nhịp điệu rõ ràng hơn.

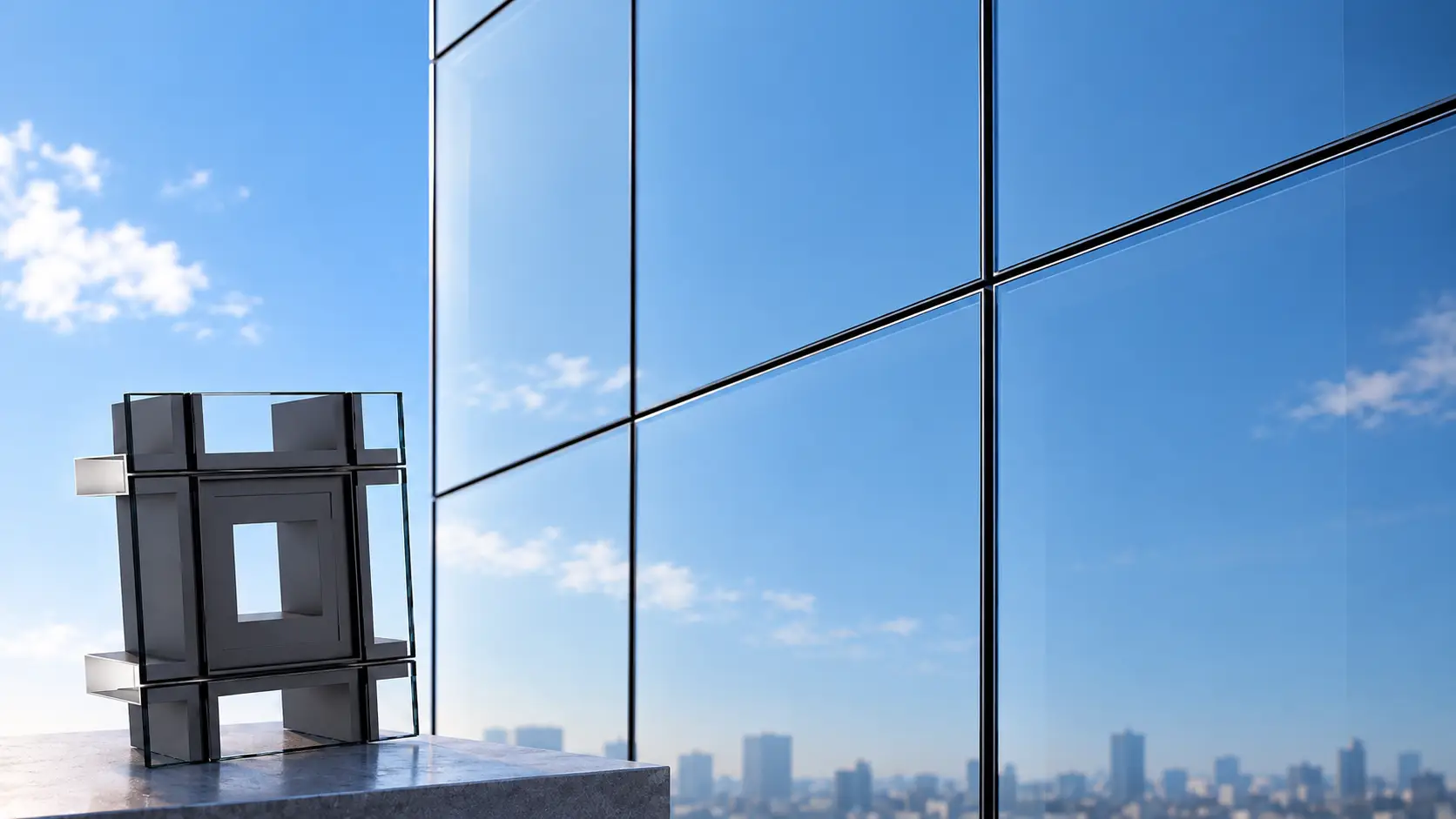

3. Mặt dựng kính giấu đố
Ở hệ giấu đố, phần khung nhôm chính được bố trí phía sau bề mặt kính để từ bên ngoài, người nhìn chủ yếu thấy các mảng kính và khe nối.
So với lộ đố, bề mặt công trình có cảm giác liền mạch và tối giản hơn.
Đặc điểm:
- Hạn chế profile nhôm nhìn thấy từ phía ngoài
- Bề mặt kính có tính liên tục cao hơn
- Tạo hình ảnh hiện đại và tinh gọn
- Phù hợp với kiến trúc ưu tiên mảng kính lớn
Với hệ giấu đố, cấu tạo liên kết giữa kính, profile và các vật liệu làm kín cần được thể hiện rõ trong bản vẽ kỹ thuật trước khi triển khai.
4. Mặt dựng kính bán lộ đố
Mặt dựng bán lộ đố là phương án kết hợp giữa lộ đố và giấu đố.
Thông thường sẽ có:
- Lộ đố đứng – giấu đố ngang
- hoặc Lộ đố ngang – giấu đố đứng
Cách bố trí này cho phép kiến trúc sư chủ động nhấn mạnh một phương của công trình.
Ví dụ, các đường đứng có thể giúp mặt đứng có cảm giác cao và thanh hơn, trong khi các đường ngang có thể tạo cảm giác kéo dài công trình theo phương ngang.
Đây là giải pháp phù hợp khi cần cân bằng giữa tính liền mạch của kính và nhịp hình học của profile nhôm.
5. So sánh nhanh ba giải pháp mặt dựng
| Loại mặt dựng | Hình thức bên ngoài | Đặc điểm |
|---|---|---|
| Lộ đố | Thấy rõ profile nhôm | Nhịp ngang – đứng rõ ràng |
| Giấu đố | Chủ yếu thấy bề mặt kính | Liền mạch, tối giản |
| Bán lộ đố | Một phương lộ, một phương giấu | Kết hợp hai phong cách |
Không có phương án nào mặc định phù hợp cho mọi công trình.
Việc lựa chọn cần dựa trên:
Ý tưởng kiến trúc → cấu tạo hệ → profile → kính → liên kết → yêu cầu kỹ thuật của dự án
6. Profile nhôm là một phần quan trọng của hệ mặt dựng
Một hệ mặt dựng không chỉ gồm kính.
Phía sau bề mặt đó là nhiều profile nhôm khác nhau như:
- Thanh đứng
- Thanh ngang
- Profile liên kết
- Nẹp và nắp chụp
- Profile cửa mở
- Profile góc
- Các profile phụ
Catalogue FRAVI hiện có nhóm Glass Wall Facade 52 Series, Glass Wall Facade 65 Series cùng nhiều profile chính và profile phụ phục vụ các cấu hình mặt dựng khác nhau.
Điều này cũng có nghĩa việc bóc vật tư không nên chỉ dựa vào tổng diện tích mặt dựng mà cần xem xét từng vị trí trên bản vẽ.
7. Kính và hệ nhôm cần được tính toán đồng bộ
Khi triển khai mặt dựng kính, cần xác định đồng thời:
- Kích thước từng module kính
- Vị trí kính cố định
- Vị trí cửa mở
- Profile sử dụng
- Các điểm giao giữa thanh đứng và thanh ngang
- Vị trí góc
- Điểm kết thúc hệ
- Các profile phụ
Nếu kích thước kính hoặc cấu tạo mặt dựng thay đổi, các thành phần liên quan cũng có thể phải điều chỉnh.
Vì vậy, mặt đứng tổng thể và mặt cắt chi tiết nên được kiểm tra song song trước khi xác nhận vật tư.
8. Những vị trí đặc biệt cần chú ý
Một mặt dựng thực tế thường xuất hiện nhiều vị trí phức tạp hơn mặt phẳng thông thường như:
- Góc 90°
- Góc chuyển hướng
- Vị trí giao hai mặt đứng
- Khu vực cửa
- Ô mở
- Điểm tiếp giáp với tường
- Vị trí kết thúc hệ
Catalogue FRAVI cũng thể hiện nhiều dạng mặt cắt và chi tiết góc cho hệ Glass Wall Facade, cho thấy những vị trí này cần được xác định riêng khi triển khai hệ profile.
9. Màu sắc và bề mặt profile ảnh hưởng đến kiến trúc
Với hệ lộ đố hoặc bán lộ đố, profile nhôm xuất hiện trực tiếp trên mặt đứng nên màu sắc và bề mặt có ảnh hưởng khá rõ đến tổng thể.
Khi lựa chọn nên xem xét sự đồng bộ giữa:
- Profile mặt dựng
- Hệ cửa
- Kính
- Nhôm tấm
- Lam nhôm
- Các chi tiết kim loại khác trên công trình
Nếu nhiều hạng mục nhôm cùng xuất hiện trên một mặt đứng, việc thống nhất màu ngay từ đầu sẽ giúp thiết kế đồng bộ hơn.
10. Cần chuẩn bị gì khi đặt hệ nhôm mặt dựng?
Để quá trình kiểm tra và bóc tách profile thuận tiện hơn, khách hàng nên cung cấp:
- Bản vẽ mặt đứng
- Mặt bằng
- Mặt cắt
- Loại mặt dựng: lộ đố, giấu đố hoặc bán lộ đố
- Kích thước module kính
- Vị trí cửa mở
- Cấu tạo góc
- Loại kính dự kiến
- Màu profile
- Số lượng
- Tiến độ cần vật tư
Nếu có file CAD hoặc shopdrawing, việc xác định hệ profile sẽ rõ ràng hơn.
11. Giải pháp nhôm mặt dựng tại FRAVI
FRAVI hiện có danh mục profile dành cho Glass Wall Facade 52 Series, Glass Wall Facade 65 Series và các profile phụ phục vụ nhiều cấu hình mặt dựng khác nhau.
Với từng dự án, profile cần được xác định dựa trên:
Loại mặt dựng → bản vẽ → module kính → profile → chi tiết liên kết → bề mặt → số lượng
Đối với hệ lộ đố, giấu đố hoặc bán lộ đố, khách hàng nên gửi bản vẽ cụ thể để kiểm tra cấu hình profile phù hợp trước khi xác nhận phương án.
12. Gửi bản vẽ để được tư vấn
Nếu doanh nghiệp, nhà thầu hoặc đơn vị thiết kế đang triển khai:
- Mặt dựng kính lộ đố
- Mặt dựng kính giấu đố
- Mặt dựng kính bán lộ đố
- Hệ mặt dựng tích hợp cửa sổ
- Hoặc mặt dựng theo thiết kế riêng
hãy gửi bản vẽ và thông tin công trình để FRAVI kiểm tra yêu cầu về hệ profile nhôm.
