Cốp pha nhôm là gì? Các cấu kiện chính trong một hệ cốp pha nhôm
Trong thi công kết cấu bê tông, hệ cốp pha có nhiệm vụ tạo hình cho các bộ phận như vách, cột, sàn, dầm và cầu thang trước khi bê tông đạt trạng thái yêu cầu.
Với cốp pha nhôm, hệ thống không chỉ gồm một loại tấm đơn lẻ mà là tập hợp nhiều cấu kiện được thiết kế để làm việc cùng nhau theo bản vẽ của từng công trình.
Tài liệu hệ cốp pha nhôm FRAVI hiện thể hiện nhiều nhóm cấu kiện riêng biệt cho vách, sàn, dầm, góc, đầu chống và các vị trí đặc biệt.
1. Cốp pha nhôm là gì?
Cốp pha nhôm là hệ khuôn sử dụng các cấu kiện bằng nhôm để tạo hình cho bê tông tại những vị trí được thiết kế trước.
Tùy kết cấu công trình, hệ thống có thể bao gồm:
- tấm vách;
- tấm sàn;
- tấm thành dầm;
- tấm đáy dầm;
- góc sàn;
- dầm xương;
- đầu chống;
- kicker;
- các tấm hoặc cấu kiện đặc biệt;
- phụ kiện liên kết và dụng cụ hỗ trợ.
Điểm cần lưu ý là mỗi cấu kiện đảm nhiệm một vị trí khác nhau, vì vậy không nên xem toàn bộ hệ cốp pha nhôm chỉ như một nhóm “tấm nhôm”.
2. Tấm vách – cấu kiện tạo hình cho vách và cột
Tấm vách là một trong những nhóm cấu kiện chính của hệ cốp pha.
Trong catalogue của FRAVI có nhiều biến thể như:
- tấm vách có chân;
- tấm vách không chân;
- tấm vách mở rộng;
- tấm vách bị cắt;
- các cấu kiện cho khu vực đặc biệt.
Ví dụ, tấm vách có chân được tài liệu FRAVI mô tả sử dụng cho các vị trí như cột, vách và lõi thang. aluminiumformwork_empress
Các biến thể khác nhau giúp hệ thống thích ứng với từng vị trí trên bản vẽ thay vì sử dụng duy nhất một dạng tấm cho toàn bộ công trình.
3. Tấm sàn – tạo hình khu vực sàn bê tông
Nhóm thứ hai là tấm sàn.
Tấm sàn được bố trí ở khu vực cần tạo mặt đáy cho kết cấu sàn bê tông.
Ngoài tấm sàn tiêu chuẩn, hệ thống còn có thể xuất hiện các cấu kiện sàn đặc biệt tại những vị trí giao với:
- dầm;
- vách;
- cột;
- góc;
- các khu vực có hình dạng khác tiêu chuẩn.
Catalogue FRAVI cũng thể hiện tấm sàn đặc biệt có thể được gia công theo hình dạng của bản vẽ tại các vị trí cụ thể của công trình. aluminiumformwork_empress
4. Góc sàn – vị trí chuyển tiếp giữa các cấu kiện
Ở những điểm giao giữa sàn với vách hoặc thành dầm cần có cấu kiện chuyển tiếp.
Một trong số đó là góc sàn.
Theo tài liệu kỹ thuật FRAVI, góc sàn được sử dụng để liên kết chuyển tiếp giữa:
tấm sàn ↔ tấm vách / thành dầm. aluminiumformwork_empress
Đây là ví dụ cho thấy trong một hệ cốp pha, không chỉ các tấm lớn mà những chi tiết tại vị trí giao nhau cũng cần được xác định ngay từ bản vẽ thiết kế.
5. Dầm xương – cấu kiện hỗ trợ hệ sàn
Trong hệ cốp pha sàn còn có các nhóm dầm xương.
Ví dụ, dầm xương giữa được bố trí giữa các đầu chống để hỗ trợ hệ thống tấm sàn.
Tài liệu FRAVI mô tả dầm xương giữa có mặt trên tiếp xúc bê tông và được lắp giữa hai đầu chống để hỗ trợ các tấm sàn. aluminiumformwork_empress
Ngoài dầm xương giữa, hệ thống còn có các dạng dầm khác để xử lý khu vực biên hoặc vị trí kết thúc.
6. Đầu chống – điểm kết nối với hệ chống bên dưới
Đầu chống đóng vai trò liên kết giữa hệ cốp pha phía trên với cây chống.
Với những vị trí không phù hợp với đầu chống tiêu chuẩn, có thể cần sử dụng cấu kiện đầu chống đặc biệt.
Catalogue FRAVI thể hiện đầu chống đặc biệt dùng tại các vị trí đáy dầm hoặc sàn không theo cấu hình tiêu chuẩn. aluminiumformwork_empress
Điều này cho thấy hệ cốp pha cần được thiết kế dựa trên hình học thực tế của công trình chứ không chỉ lắp ghép từ một bộ kích thước cố định.
7. Kicker và các cấu kiện tại chân vách
Một số khu vực cần cấu kiện để định vị hoặc liên kết phần chân của hệ vách.
Trong catalogue FRAVI có tấm Kicker, được thiết kế với vị trí lỗ neo và sử dụng cho các khu vực như vách lõi hoặc vách biên. aluminiumformwork_empress
Đây cũng là lý do khi bóc tách một hệ cốp pha cần xác định đầy đủ từng vị trí thay vì chỉ thống kê số lượng tấm lớn.
8. Vì sao hệ cốp pha cần được triển khai theo bản vẽ?
Một công trình có thể xuất hiện nhiều dạng:
- vách;
- cột;
- dầm;
- sàn;
- lõi thang;
- cầu thang;
- sàn âm;
- góc trong;
- góc ngoài;
- khu vực kích thước đặc biệt.
Mỗi vị trí có hình học khác nhau.
Do đó, bản vẽ là cơ sở để xác định:
vị trí → loại cấu kiện → kích thước → số lượng → phương án liên kết
Nếu thiếu thông tin ở bước đầu, quá trình bóc tách hoặc sản xuất có thể phải kiểm tra lại nhiều lần.
9. Cần chuẩn bị gì khi trao đổi về hệ cốp pha nhôm?
Đối với nhà thầu hoặc đơn vị kỹ thuật, nên chuẩn bị:
- bản vẽ kết cấu;
- mặt bằng các tầng;
- chiều cao tầng;
- kích thước cột và vách;
- kích thước dầm;
- cấu hình sàn;
- khu vực lõi thang;
- cầu thang;
- các vị trí đặc biệt;
- số tầng hoặc phạm vi triển khai;
- tiến độ dự kiến.
Thông tin càng đầy đủ thì việc kiểm tra cấu hình hệ thống càng thuận tiện.
10. Hệ cốp pha nhôm FRAVI

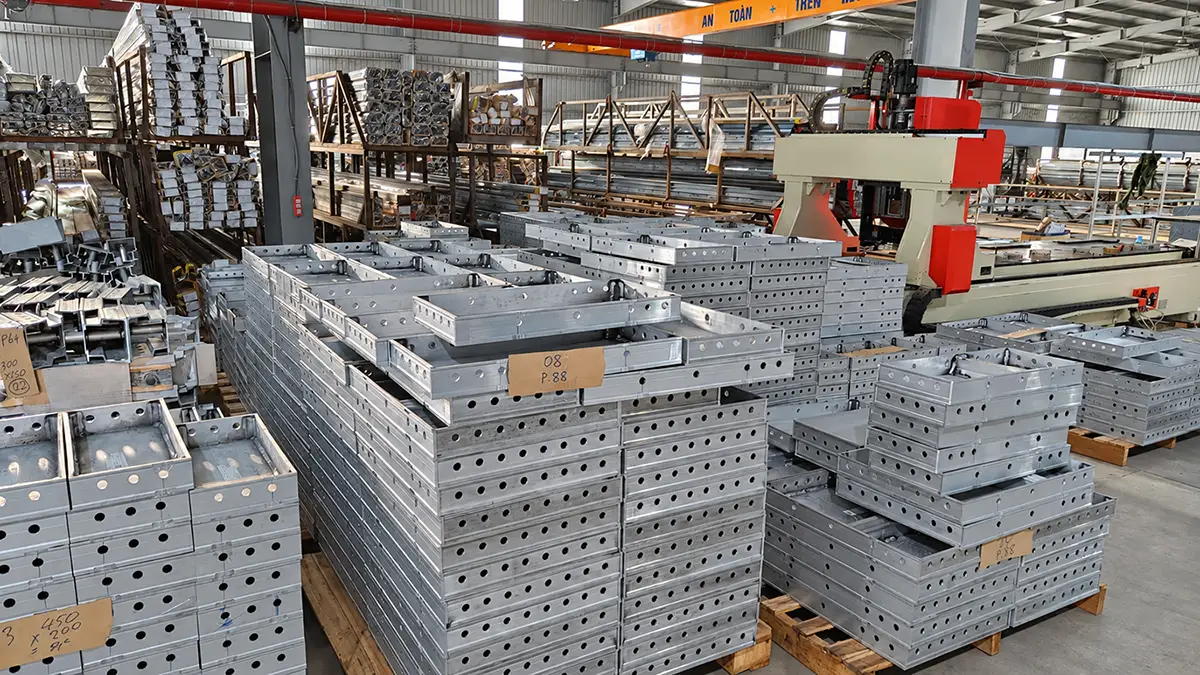

FRAVI hiện có danh mục cấu kiện cốp pha nhôm gồm nhiều nhóm sản phẩm cho vách, sàn, dầm, góc, đầu chống và các vị trí đặc biệt, cùng các phụ kiện phục vụ quá trình lắp dựng. aluminiumformwork_empress
Bên cạnh công đoạn tạo profile nhôm, tài liệu năng lực hiện có cũng ghi nhận các nhóm thiết bị phục vụ gia công sau đùn ép như cắt, phay CNC, đột và một số công đoạn gia công khác. aluminiumformwork_empress
Với từng dự án, cấu hình cụ thể cần được xác định dựa trên bản vẽ kết cấu, yêu cầu kỹ thuật và phạm vi công trình.
11. Gửi bản vẽ để trao đổi về hệ cốp pha nhôm
Nếu doanh nghiệp hoặc nhà thầu đang triển khai dự án sử dụng cốp pha nhôm, có thể gửi:
- bản vẽ;
- thông tin dự án;
- phạm vi cần triển khai;
- số lượng hoặc khối lượng dự kiến;
- tiến độ yêu cầu;
để FRAVI kiểm tra thông tin và trao đổi phương án phù hợp.
