Trong ngành công nghiệp vật liệu xây dựng và cơ khí, nhôm thanh định hình từ lâu đã trở thành lựa chọn hàng đầu nhờ đặc tính nhẹ, bền và tính linh hoạt cao. Tuy nhiên, để tạo ra một thanh nhôm đạt tiêu chuẩn xuất khẩu, có bề mặt nhẵn mịn và cấu trúc cơ lý vững chắc, quá trình đùn ép (extrusion) phải trải qua một quy trình kiểm soát cực kỳ nghiêm ngặt.
Tại Fravi, chúng tôi hiểu rằng mỗi milimet nhôm đều mang theo uy tín của thương hiệu. Bài viết này sẽ phân tích sâu 7 yếu tố kỹ thuật then chốt ảnh hưởng trực tiếp đến chất lượng nhôm thanh định hình trong quá trình đùn ép.
1. Chất lượng phôi nhôm (Billet) – Gốc rễ của mọi sản phẩm

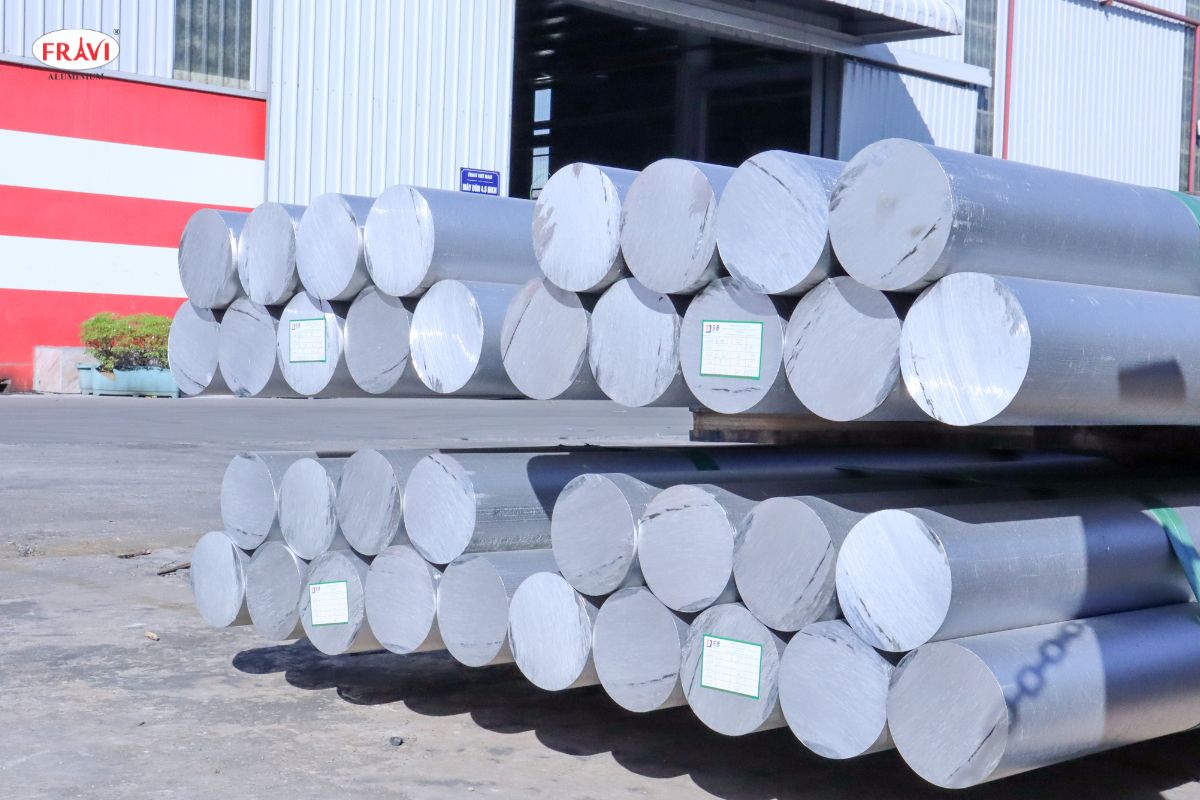

Phôi nhôm (Billet) chính là "nguyên liệu thô" quyết định đến 70% chất lượng sản phẩm cuối cùng. Tại Fravi, chúng tôi ưu tiên sử dụng phôi nhôm từ các dòng hợp kim phổ biến. Một phôi nhôm đạt chuẩn phải đảm bảo:
Thành phần hóa học: Tỉ lệ giữa Nhôm, Magie, Silicon và các vi lượng khác phải cực kỳ chính xác. Chỉ một sai lệch nhỏ trong hàm lượng tạp chất như Sắt (Fe) cũng có thể khiến bề mặt nhôm sau khi sơn tĩnh điện bị rỗ hoặc bong tróc.
Độ đồng nhất: Phôi nhôm phải trải qua quá trình đúc liên tục và đồng hóa nhiệt (homogenizing) để các hạt tinh thể nhôm phân bổ đều, giúp dòng chảy nhôm khi qua khuôn không bị đứt đoạn.
2. Nhiệt độ nung phôi và ống ép (Container)
Nhôm không được đun chảy hoàn toàn mà chỉ được nung đến trạng thái dẻo. Đây là một ranh giới kỹ thuật rất mỏng manh.

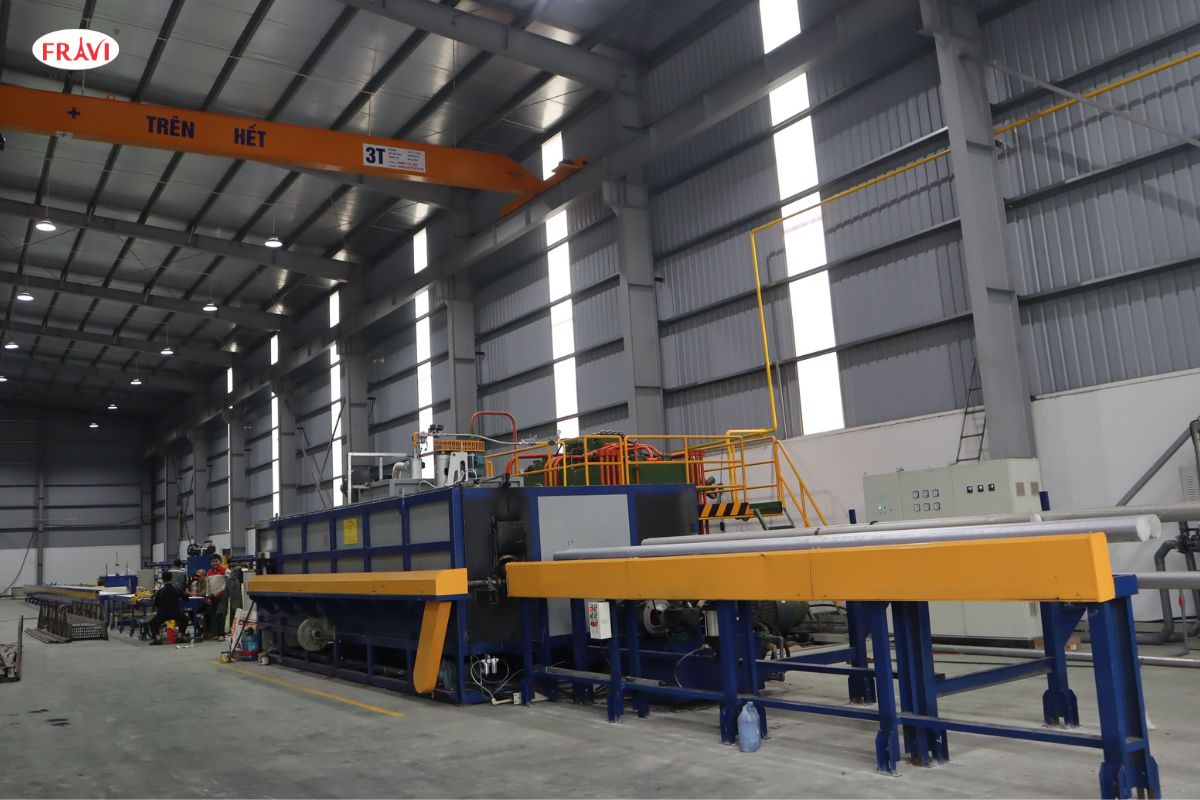

Nhiệt độ phôi: Thông thường, phôi cần đạt mức 400°C - 500°C. Nếu nhiệt độ quá thấp, nhôm quá cứng sẽ gây áp lực khủng khiếp lên máy và khuôn, dẫn đến gãy khuôn. Ngược lại, nếu nhiệt độ quá cao, nhôm sẽ bị quá nhiệt dẫn đến hiện tượng "xé bề mặt", tạo ra những vết nứt li ti trên thanh nhôm.
Nhiệt độ ống ép: Ống chứa phôi (Container) cũng cần được gia nhiệt để tránh hiện tượng sốc nhiệt, giúp duy trì nhiệt độ ổn định của phôi trong suốt quá trình ép.
3. Thiết kế và xử lý bề mặt khuôn đùn (The Die)
Khuôn đùn được ví như "linh hồn" của quá trình định hình. Để tạo ra những hình dáng phức tạp như khung cửa nhôm kính, tản nhiệt hay khung máy, khuôn phải được thiết kế bởi các kỹ sư giàu kinh nghiệm.
Tại Fravi, khuôn được chế tạo từ thép công cụ chịu nhiệt cao cấp. Hai yếu tố quan trọng nhất của khuôn là:
Độ chuẩn xác của lòng khuôn: Phải tính toán đến độ co ngót của nhôm sau khi nguội để kích thước cuối cùng đạt chuẩn xác tuyệt đối.
Độ bóng bề mặt: Khuôn phải được đánh bóng và xử lý Nitride hóa bề mặt để tăng độ cứng. Khuôn càng mịn, bề mặt thanh nhôm càng sáng bóng, giảm thiểu công sức xử lý bề mặt sau này.
4. Kiểm soát tốc độ đùn ép (Extrusion Speed)
Tốc độ đùn không phải là một con số cố định mà là một biến số phụ thuộc vào độ phức tạp của biên dạng.
Với các thanh nhôm mỏng và có nhiều hốc rỗng, tốc độ phải được điều chỉnh chậm lại để đảm bảo nhôm kịp "điền đầy" vào các góc cạnh của khuôn.
Kiểm soát tốc độ ổn định giúp duy trì sự đồng nhất về cấu trúc tinh thể dọc theo chiều dài thanh nhôm. Sự thay đổi tốc độ đột ngột sẽ tạo ra các vệt sọc trên bề mặt, làm giảm tính thẩm mỹ của sản phẩm cao cấp.
5. Áp suất máy ép (Extrusion Pressure)

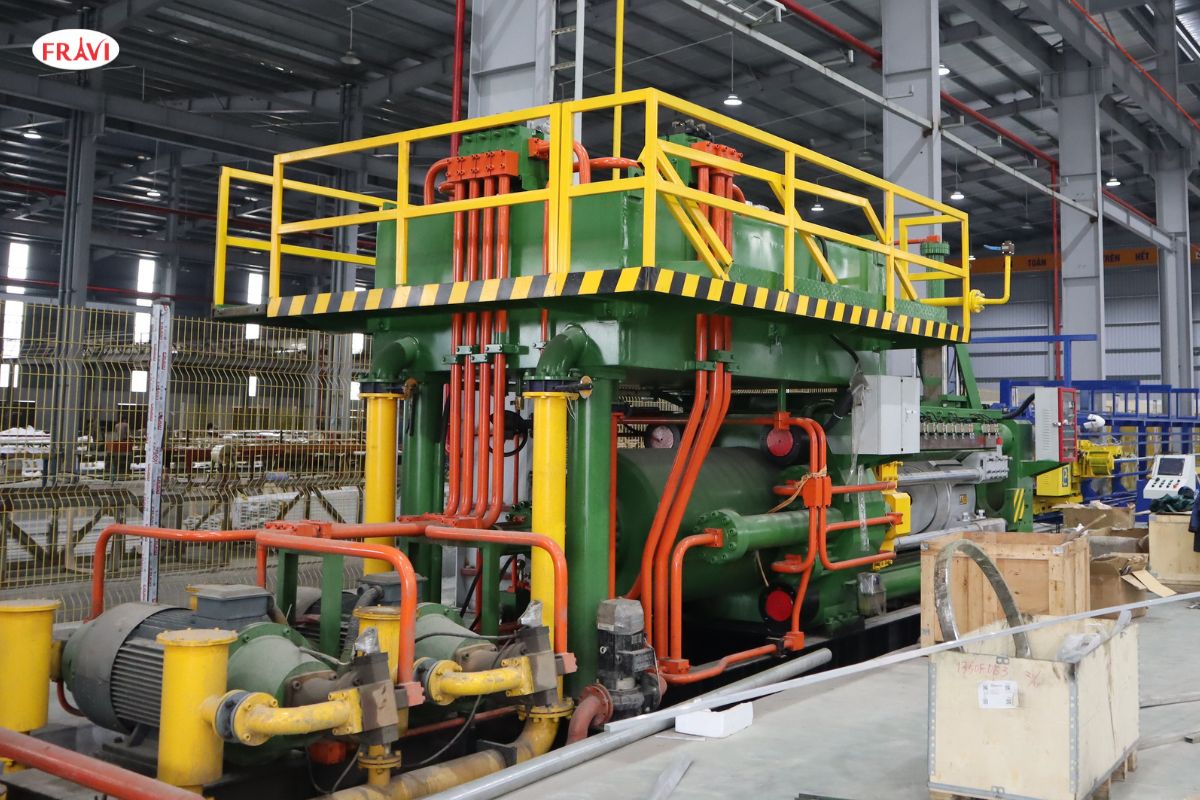

Để đẩy một khối nhôm dẻo qua những khe hở siêu nhỏ của khuôn, cần một lực ép khổng lồ, thường từ vài trăm đến hàng ngàn tấn. Áp suất này phải được hệ thống thủy lực điều khiển mượt mà. Áp suất không đủ sẽ khiến thanh nhôm không đạt được tỷ trọng cần thiết, ảnh hưởng đến độ cứng và khả năng chịu lực. Fravi đầu tư hệ thống máy ép hiện đại với bộ điều khiển thông minh, giúp tự động điều chỉnh áp suất theo thời gian thực để bù đắp ma sát.
6. Hệ thống làm nguội nhanh (Quenching)
Khi rời khỏi khuôn, thanh nhôm ở trạng thái rất mềm và nóng. Để "khóa" các nguyên tố hợp kim trong dung dịch rắn và đạt được độ cứng mong muốn, thanh nhôm phải được làm nguội ngay lập tức.
Làm nguội bằng gió: Thường dùng cho các biên dạng mỏng, nhạy cảm với sự biến dạng.
Làm nguội bằng nước: Dùng cho các thanh nhôm dày, cần hạ nhiệt cực nhanh để đạt độ cứng cơ lý cao. Quy trình Quenching tại Fravi được thiết kế để làm nguội đồng đều tất cả các mặt, tránh hiện tượng thanh nhôm bị cong vênh do co ngót nhiệt không đều giữa mặt trên và mặt dưới.
7. Quy trình kéo căng và hóa già (Stretching & Aging)
Sau khi đùn, thanh nhôm vẫn còn những ứng suất dư bên trong và có thể bị cong nhẹ.
Kéo căng (Stretching): Thanh nhôm được kẹp vào máy kéo để làm thẳng tuyệt đối. Quá trình này cũng giúp cải thiện cấu trúc hạt, tăng độ bền kéo cho sản phẩm.

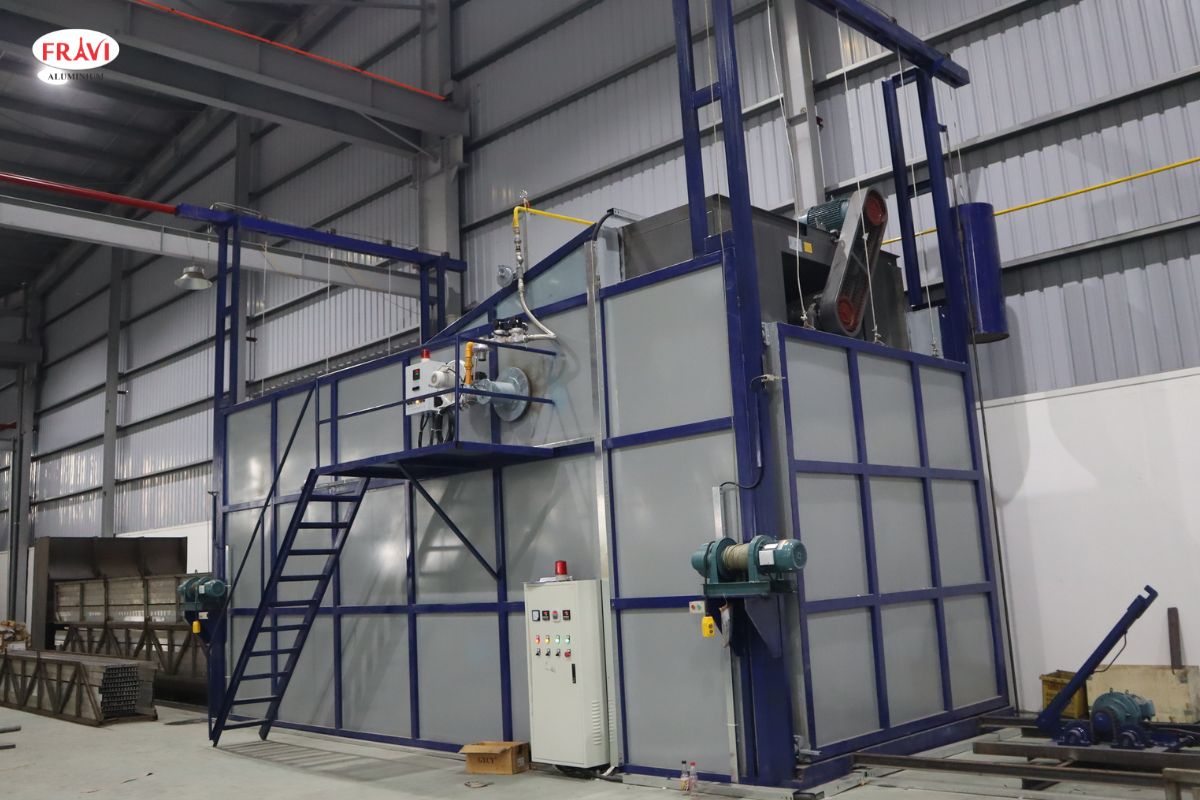

Hóa già (Aging): Đây là bước cuối cùng và cực kỳ quan trọng. Thanh nhôm được đưa vào lò hóa già ở nhiệt độ khoảng 170°C - 200°C trong vòng vài giờ. Quá trình này giúp các nguyên tử Magie và Silicon kết tủa, tạo nên mạng lưới liên kết chặt chẽ, đưa thanh nhôm đạt đến độ cứng tiêu chuẩn (thường là T5 hoặc T6).
Tại sao nên chọn nhôm định hình Fravi?
Việc kiểm soát đồng bộ 7 yếu tố trên đòi hỏi sự kết hợp giữa hệ thống máy móc hiện đại và kinh nghiệm của đội ngũ kỹ thuật viên lành nghề. Tại Fravi, chúng tôi cam kết:
1. Chất lượng ổn định: Mọi lô hàng đều được kiểm định độ cứng, độ dày và chất lượng bề mặt trước khi xuất xưởng.
2. Độ chính xác cao: Đáp ứng các đơn hàng có bản vẽ kỹ thuật phức tạp, đòi hỏi sai số thấp nhất.
3. Giải pháp tối ưu: Tư vấn cho khách hàng từ khâu thiết kế khuôn đến lựa chọn mác nhôm phù hợp để tối ưu chi phí và công năng.
Trong kỷ nguyên của những công trình xanh và bền vững, nhôm Fravi tự hào là đối tác tin cậy, cung cấp những sản phẩm nhôm thanh định hình không chỉ đẹp về thẩm mỹ mà còn trường tồn với thời gian.
